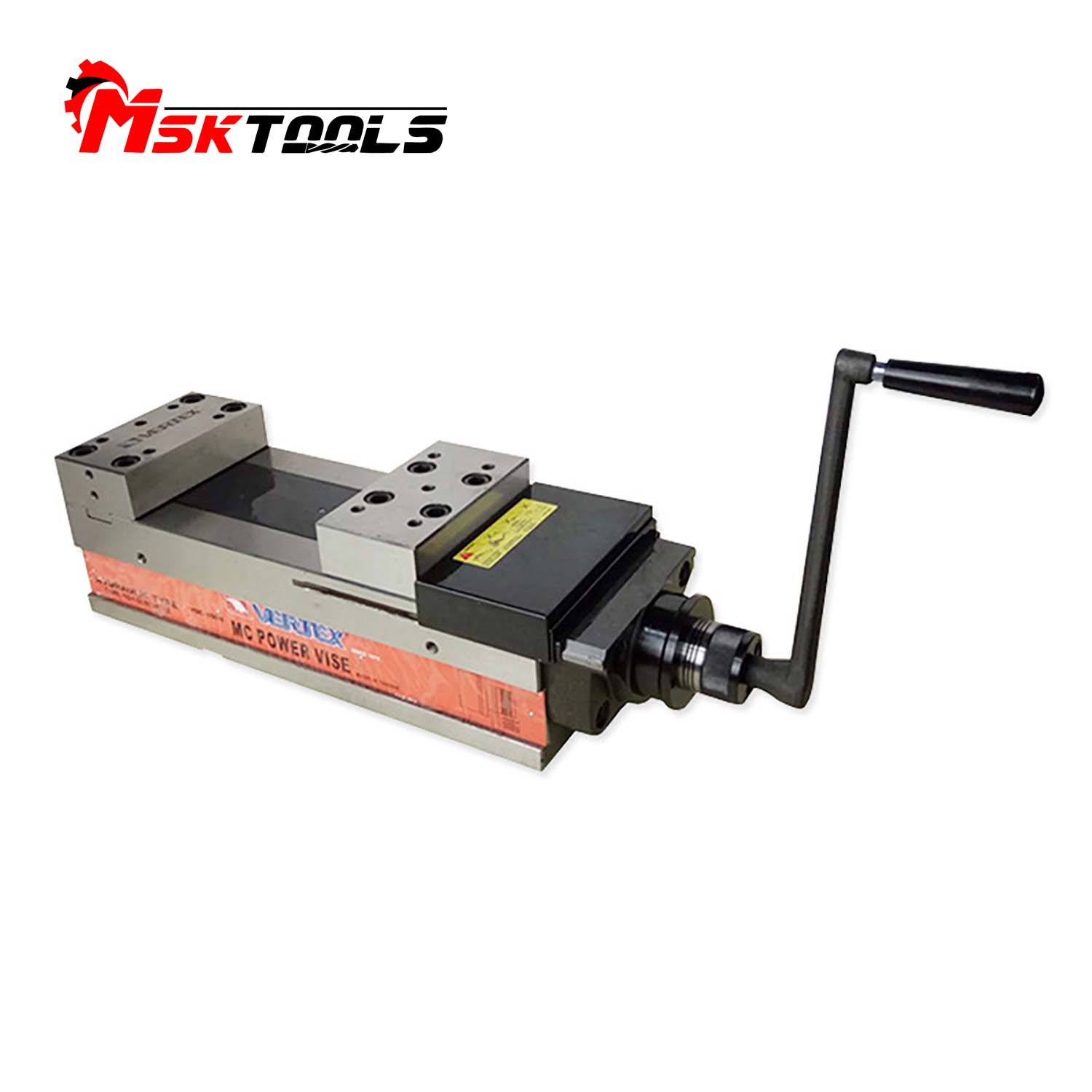

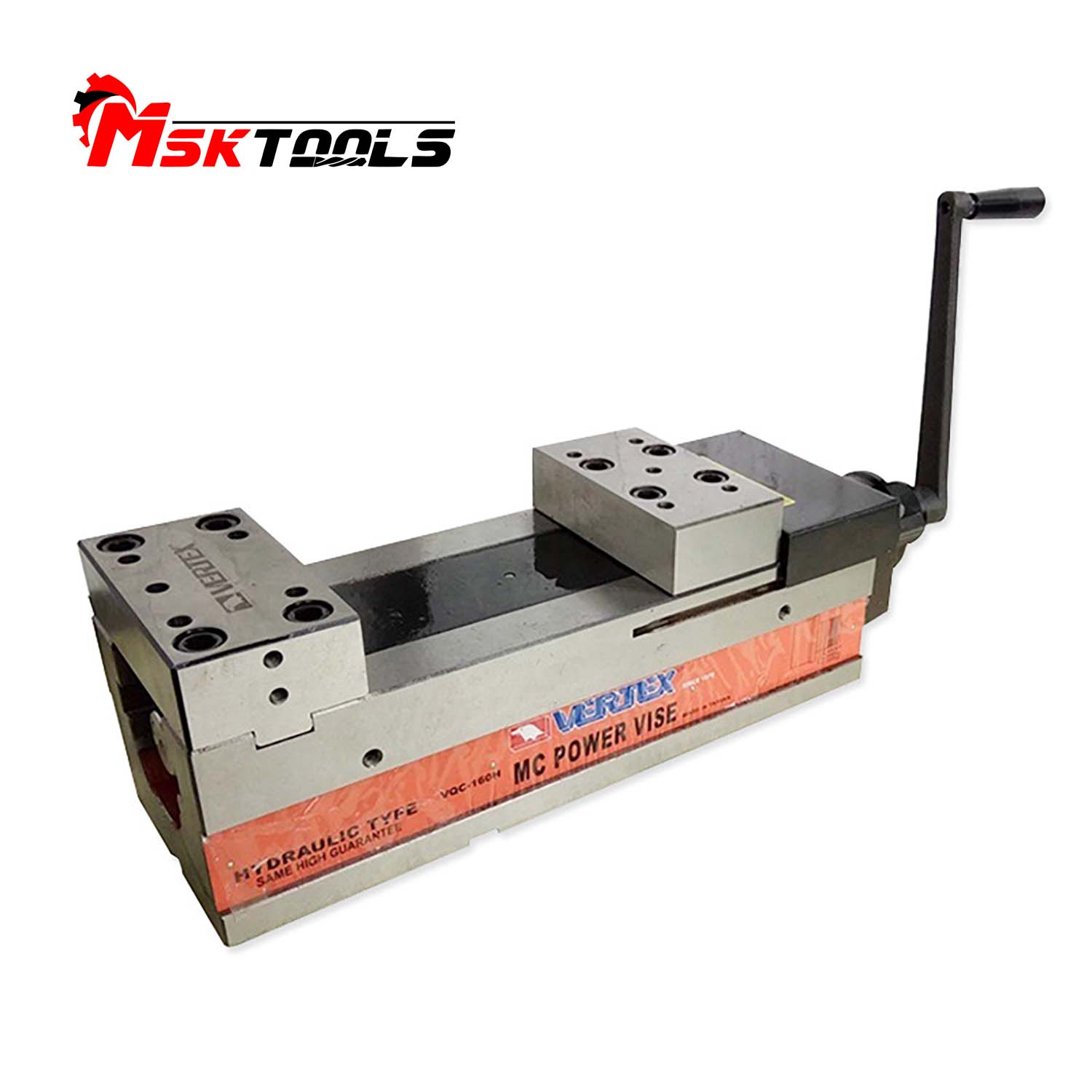

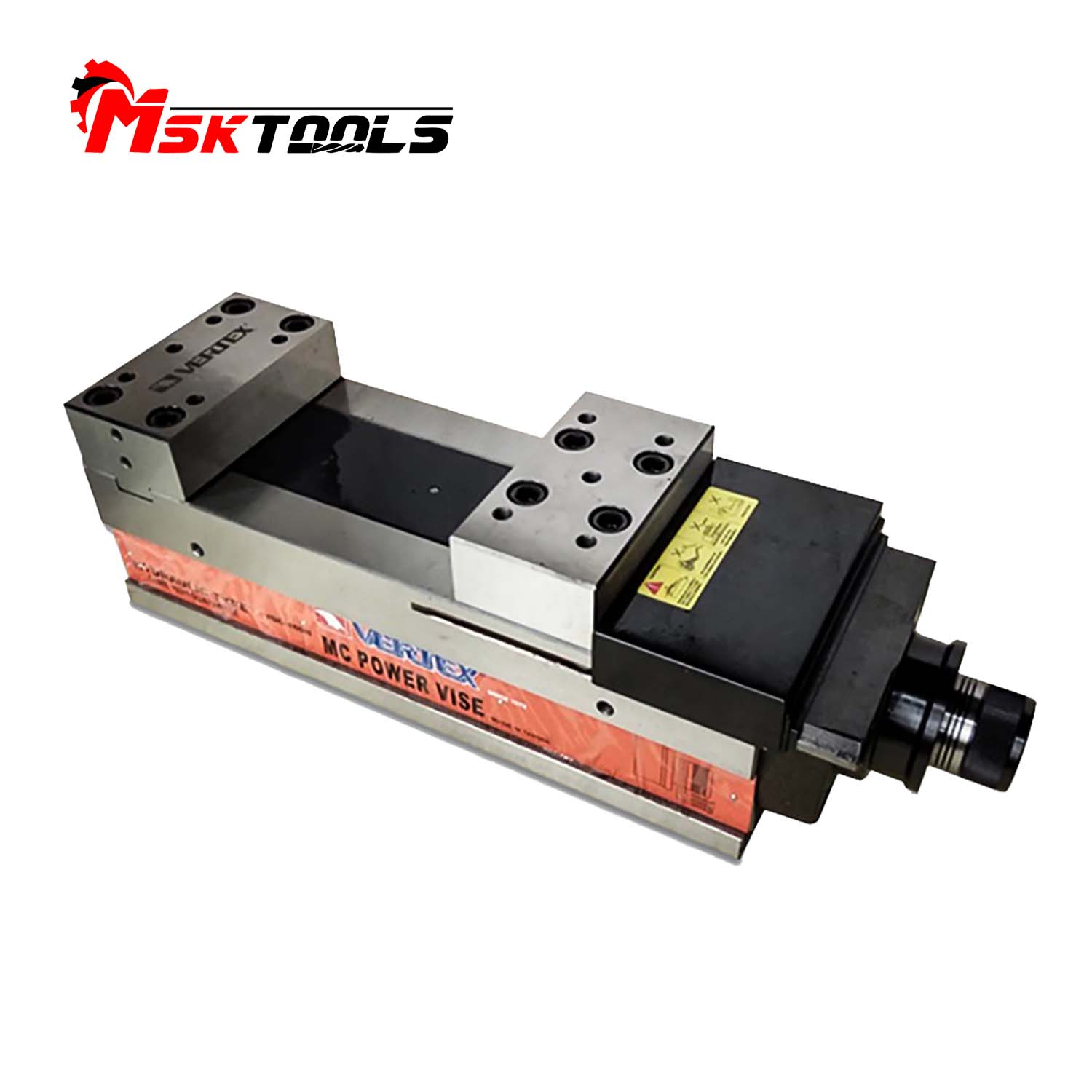

Hydraulisk flat skrustikke mot vridning fra Vertex MC
Funksjoner
Kompakt design. Stor klemmekapasitet og stivhet. Lett og jevn drift.
Konstruert for fresing, boring, maskineringssenter, sliping og mange andre maskinverkstedapplikasjoner.
Huset er laget av FCD60 duktilt støpejern, HlGH nedbøynings-/bøyebestandig.
Skyvesengveier flammeherdet og slipt.

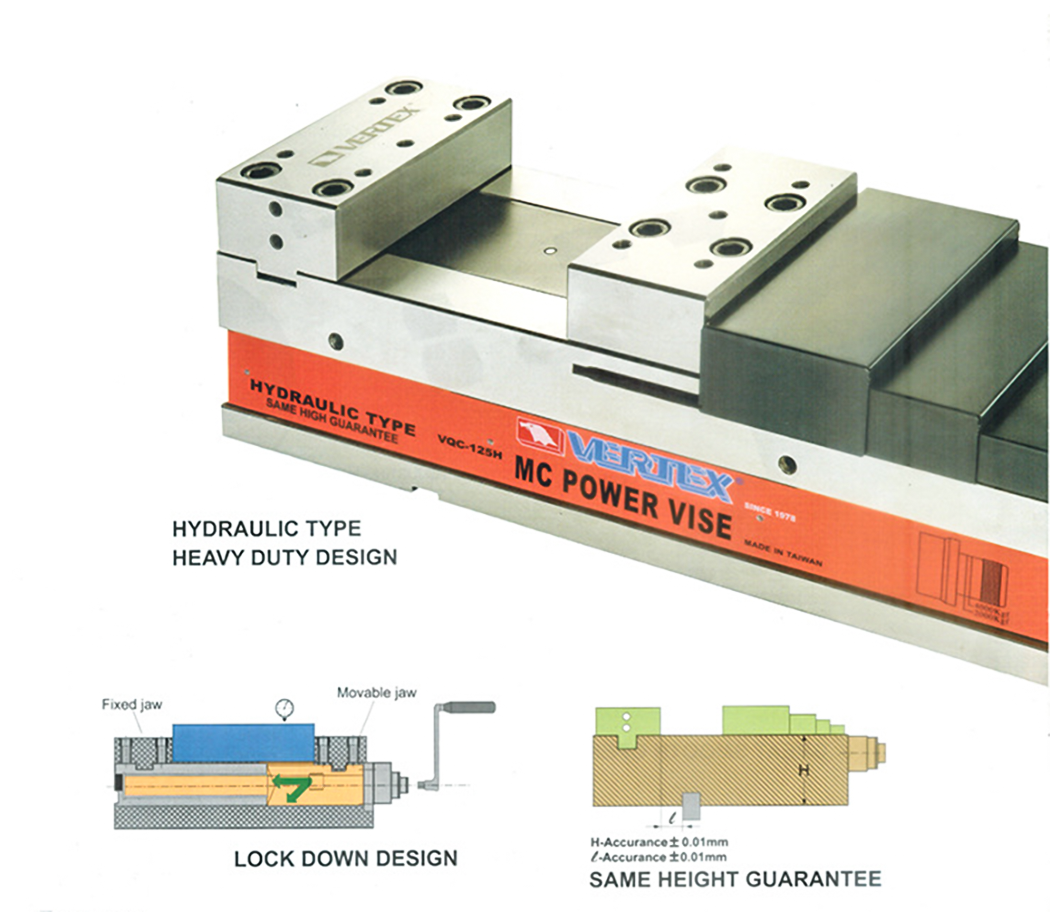

Skjult spindel for beskyttelse mot spon og smuss.
eHydro-booster-system for maksimalt klemtrykk med minimal kraft.
Rask klemming og låsing og enkel betjening.
Nøyaktighet innenfor 0,01/100 mm.
Hydro-booster-systemet har en begrenset bruksgaranti på 2 år.
Hydraulikkoljenummeret er 68#.

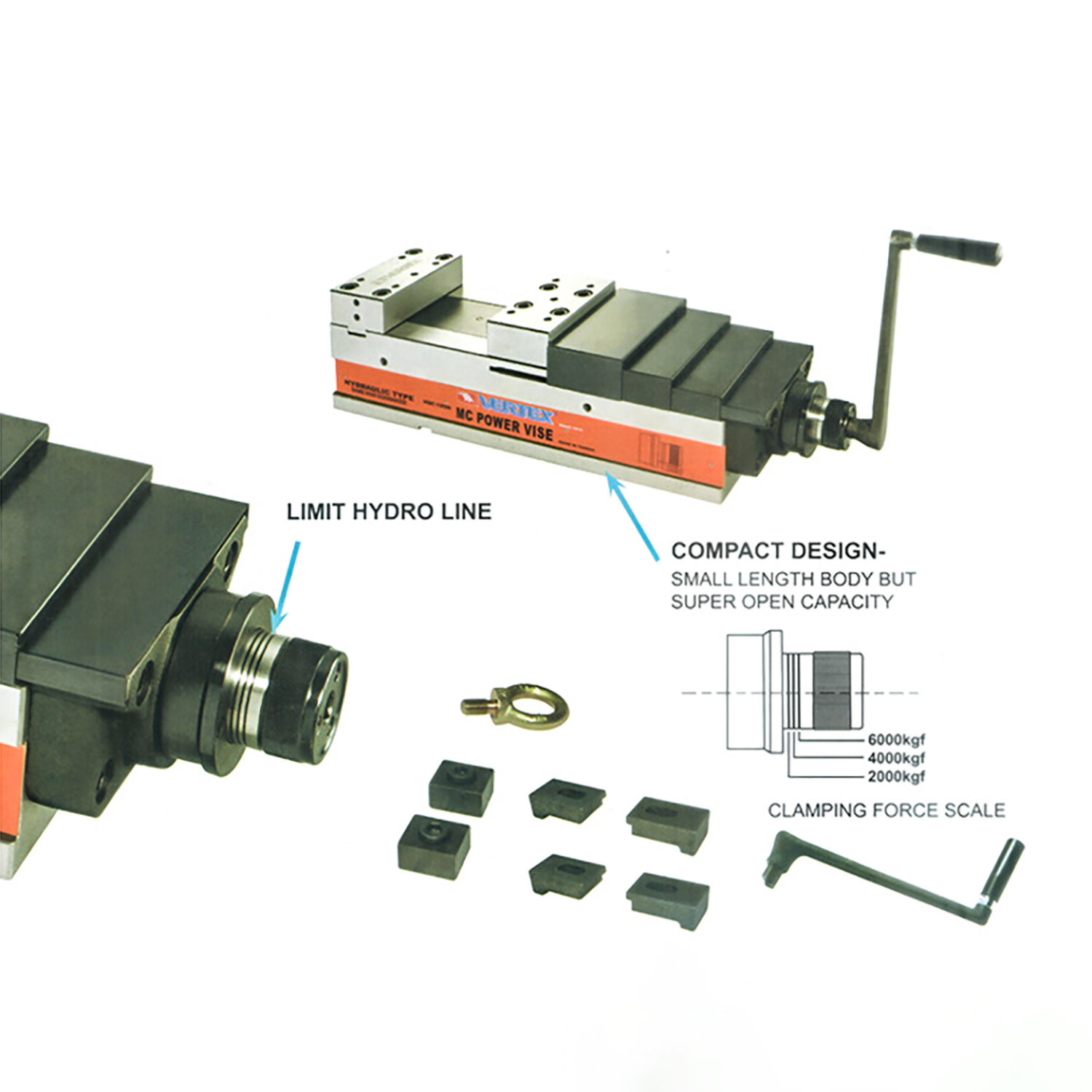

Hydroledning – én skala indikerer omtrent 1/3 av maks. klemkraft.

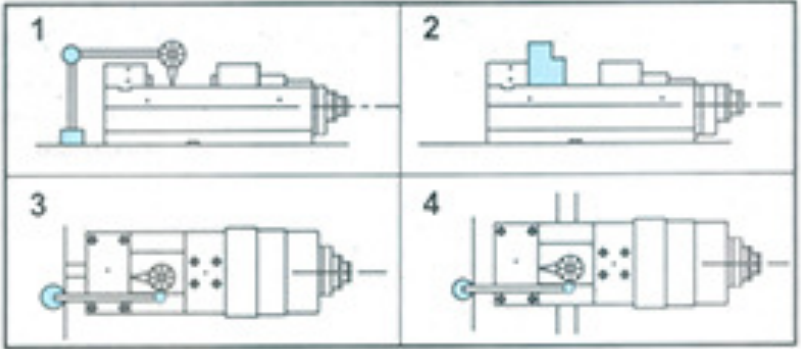

| INGEN. | Inspeksjonselement per (100 mm) | Garantert |
| 1 | Parallellitet: bordflaten mot bunnen av sengen. | 0,01/100 mm |
| 2 | Rektangel: mellom bordflaten og kjeveplaten. | 0,02/100 mm |
| 3 | Rettvinklethet: skjeve baner på undersiden av bordet mot kjeveplaten | 0,02/100 mm |
| 4 | Parallellitet: bordflaten på bordflateblokken til bunnen av sengen | 0,02/100 mm |
| BESTILLINGSNR. | KJEVE J | Åpen kjeve C | B | MAKS. Klemming Kraft (KN) | GW kg |
| VQC-100H | 35 | 128 | 120 | 30 | 26.2 |
| VQC-125H | 40 | 205 | 140 | 40 | 42,5 |
| VQC-160H | 45 | 275 | 165 | 60 | 66 |
| VQC-160LH | 45 | 355 | 165 | 60 | 78,79 |
| VQC-200LH | 70 | 405 | 190 | 60 | 108 |
| BESTILLINGSNR. | A | B | a | D | P | R | G | H | J | K | L |
| VQC-100H | 273 | 120 | 105 | 99 | 73 | 64 | 39 | 85 | 35 | 110 | 383 |
| VQC-125H | 365 | 140 | 126 | 124,5 | 78 | 74 | 66 | 100 | 40 | 113,5 | 478,5 |
| VQC-160H | 455 | 165 | 161 | 159,5 | 86 | 86 | 58 | 120 | 45 | 125,5 | 580,5 |
| VQC-160LH | 535 | 165 | 162 | 160 | 86 | 86 | 58 | 120 | 45 | 125,5 | 660,5 |
| VQC-200LH | 615 | 180 | 202 | 200 | 102 | 98 | 74 | 120 | 70 | 122 | 737 |
| BESTILLINGSNR. | M | N | Q | W | X | Y | C ÅPNE | f | j | n | KODE NR. |
| VQC-100H | 50 | 15 | 74 | 110 | 14 | 6,5 | 128 | 20 | 105 | 112 | 4005-004H |
| VQC-125H | 65 | 21 | 73 | 135 | 18 | 7 | 205 | 20 | 215 | 145 | 4005-005H |
| VQC-160H | 78 | 21 | 93 | 170 | 18 | 7 | 275 | 20 | 285 | 145 | 4005-006H |
| VQC-160LH | 78 | 21 | 93 | 174 | 18 | 7 | 355 | 20 | 285 | 145 | 4005-007H |
| VQC-200LH | 75 | 21 | 95 | 217 | 18 | 7 | 405 | 20 | 385 | 177 | 4005-007AH |
